拉力传感器测量电机扭矩解决方案

应用概述
测量由电机或制动器产生的扭矩可以通过联轴器直接连接动态扭矩传感器测量,或将电机安装到反作用扭矩传感器(静态扭矩传感器)上来实现测量。然而,有时这两种解决方案都不起作用,例如扭矩测功机。在这种情况下,使用一个测力传感器,并通过扭矩等于力乘以力臂的计算方法将测得的力转换为扭矩。
使用产品
LCF400轮辐式拉压力传感器,配套仪器(USB220数据采集模块,IPM650嵌入式显示仪表,IDA100可配置数字放大器,或IAA系列信号放大器)。
使用说明

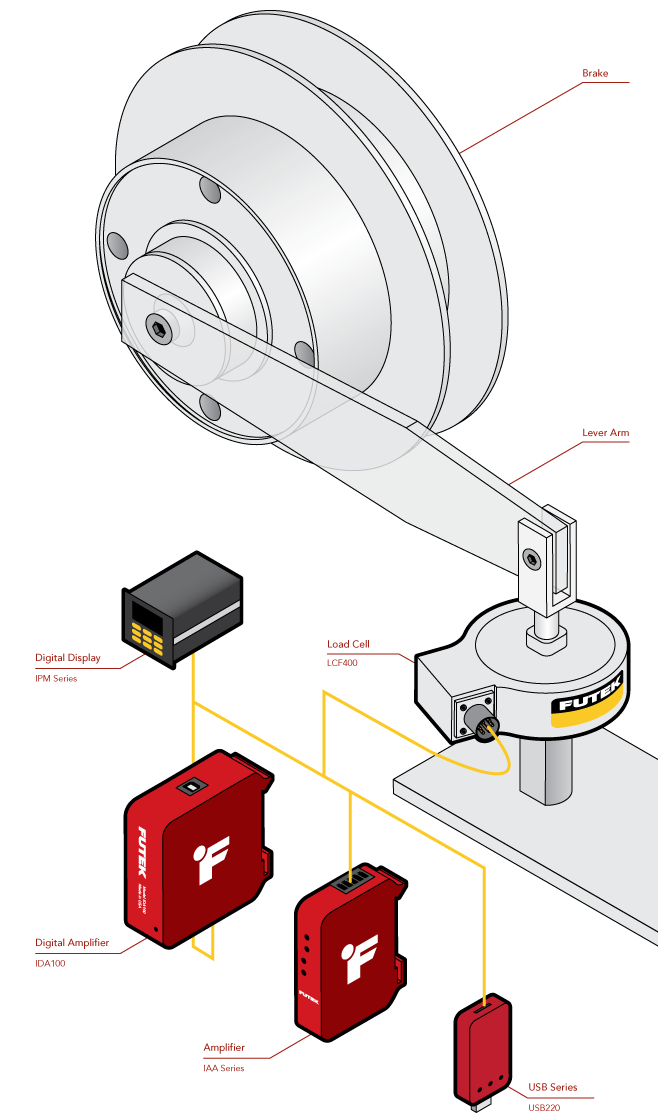

*    固定电机或制动器与旋转轴的中心距离(力矩臂)。
*    在力矩臂的末端,安装一个LCF400轮辐式拉压力传感器,以测量电机或制动器产生扭矩时通过臂产生的力。
*    LCF400力传感器产生的信号通过IAA系列信号放大器进行放大,然后发送到DAQ,由IPM650嵌入式显示仪表显示,或通过USB220数据采集卡在电脑上运行SENSIT软件输出测量记录。
*    LCF400力传感器测得的任何力可以通过扭矩等于力乘以力臂的计算方法将测得的力转换为扭矩。
*    力转矩的转换可以在SENSIT上使用数学功能自动实现。
*    此外,IDA100可配置数字放大器可以通过SENSIT软件监测扭矩,同时IDA100有模拟输出功能,可以实现电机控制/反馈。
华冠科仪

LCF400

轮辐式拉压力传感器

华冠科仪

USB220

数据采集模块

华冠科仪

IPM650

面板式显示仪表

华冠科仪

IDA100

高速、高分辨率可编程模拟放大器

华冠科仪

IAA 系列

应变式放大器
